ダイハツムーヴ L150にドアミラー自動格納キットを流用DIY｜トヨタ用10Pカプラーでポン付け成功

最近の車では、ドアロックに連動してミラーが自動で格納される機能が一般的になっていますがムーヴ L150S（DBA-L150S）にはこの便利機能が標準装備されていません。

「ロックしたかどうか、外から一目で分かるようにしたい」
「今どきの車みたいに自動でミラーが閉じてほしい」
「DIYで取り付けできるなら挑戦してみたい」

そんな方に向けて、この記事では
市販の自動格納キットを使ってムーヴ L150SにDIY取り付けした実例を、初心者でも分かるように丁寧に解説します。

この記事で分かること

• 使用したキットの型番・価格・選んだ理由
• トヨタ用10Pカプラーがムーヴに流用できた理由
• 配線の色と接続ポイント（写真付き）
• 実際の取り付け手順（作業時間15分）
• 動作確認の結果と、使ってみて感じたメリット・デメリット
• 初期キットから変更した理由と注意点

DIY初心者でも迷わないように、実体験ベースで分かりやすくまとめています。

⚠️ 注意書き（自己責任）
※この記事を参考にして行う作業は、すべて自己責任でお願いします。
車の電装作業は車種・年式・装備によって配線が異なる場合があり、誤った接続は故障や事故につながる可能性があります。
作業中のトラブル・損害について、当サイトでは一切の責任を負いかねます。
不安がある場合は、必ず専門業者やディーラーに依頼してください。

ドアミラー自動格納キットとは？

今回使用したのは TYPE-E というモデルで、

• ドアロック → ミラー格納
• ACCオン → ミラー展開

という動作をするタイプです。

本来はトヨタ車用の10Pカプラー付きモデルですが、

という理由で購入してみました。

結果として、ムーヴ L150Sでも問題なく使用可能でした。

■ 購入したキットと選んだ理由

価格：約2,600円

付属品：本体、10Pカプラー、配線、説明書

選んだ理由

• ムーヴのミラースイッチが10Pで形状が似ていた
• 万が一合わなくても配線加工で対応できる

という適当な理由で買ってみました。

実際にカプラーを差し込んでみると、ピッタリ適合。
この瞬間はちょっと感動しました。

ムーヴ L150Sへの取り付け手順（DIY）

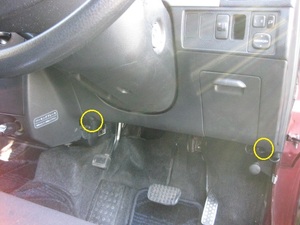

ハンドル下のカバーを外す

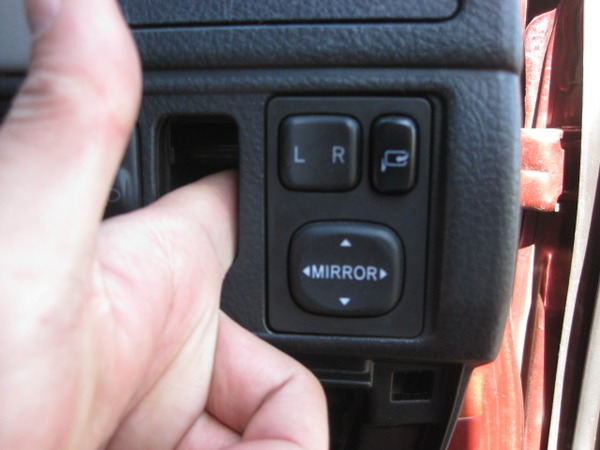

ミラースイッチを取り外す

隣のメクラ蓋を外し、裏から押すと外れます。
かなり固いので内張り剥がしがあると安心。

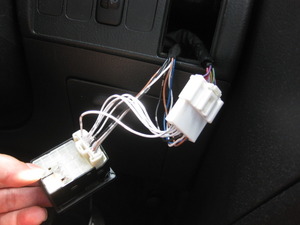

10Pカプラーを接続

外したスイッチにキットのカプラーを接続。
→ 問題なく装着できました。

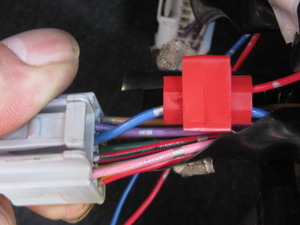

配線を接続

キックパネル内のカプラーから以下を取得：

• 常時電源（青線）
• ドアロック信号（青白）
• アンロック信号（赤白）

今回はエレクトロタップで接続しましたが、本来はギボシ or 半田が推奨です。

動作確認

最初は無反応でしたが、一度電源ON/OFFした後にACCオンでミラーが動作。その後ロックすると「ウィーン」という音と共にきちんと格納されました。
→ 正常動作を確認！

電気廻りをいじるときはバッテリーのマイナス端子は外しておきましょう。

実際に使ってみた感想

ロック状態がミラーで一目で分かる

• 駐車時の安心感がアップ
• 取り付け時間は15分ほど
• 「今どきの車」感が出て満足度が高い*２０１６年当時

メリット・デメリット

メリット

• DIY難易度が低い
• 価格が安い
• 見た目と使い勝手が大幅に向上
• トヨタ用10Pカプラーが流用できる

デメリット

• キットによっては動作が不安定
• エレクトロタップは接触不良のリスクあり
• 自己責任での作業が必須

---

まとめ

ムーヴ L150Sでもトヨタ用10Pカプラーの自動格納キットが使用可能でした。
作業時間は15分ほどでカプラーを抜き差しと２本の配線接続するだけと簡単。
それだけのDIY作業で価格以上の満足感がありました。

注意するポイントは配線の確認と流用なんで自己責任という２点

ムーヴを手軽にアップグレードしたい人には、コスパ最強のDIYカスタムでした。
